超聲波探傷儀曲線是選擇三條的還是四條的，有什么區別？

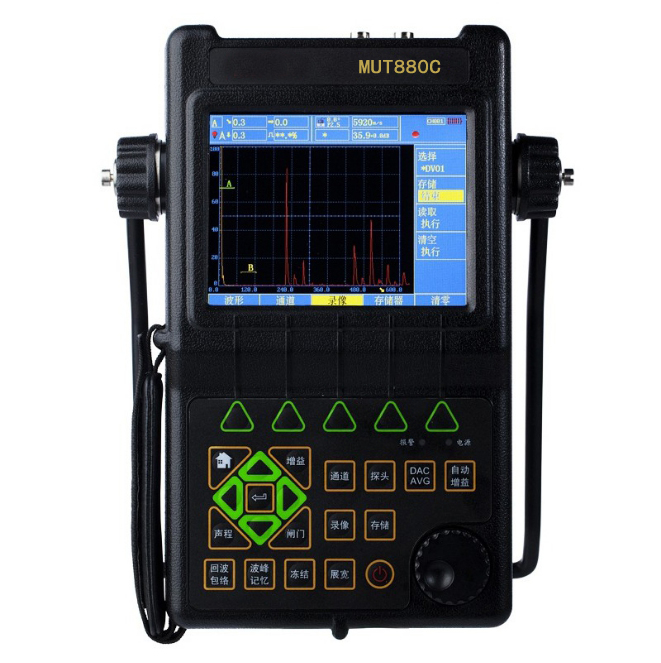

超聲波探傷儀曲線是什么

我們常說的探傷儀曲線，專業術語叫DAC（Distance-AmplitudeCurve，距離-波幅曲線）曲線，有的也叫TCG（TimeCorrectedGain，時間校正增益）曲線。簡單來講，它就是探傷儀的探傷標準，是用來幫助我們判斷缺陷大小、位置的關鍵參考標準。

探傷儀的曲線不是憑空產生的，是通過對標準試塊進行校準得到的。標準試塊里有已知大小、位置的人工缺陷，通過探測這些缺陷，儀器就能計算并生成曲線。而曲線數量的不同，就像是給探傷工作準備了不同規格的“測量尺”，決定了我們單次檢測能覆蓋的工件厚度范圍，以及對不同檢測參數的適配程度，這也是三條曲線和四條曲線差異的根源所在。

3條曲線和4條曲線的區別

檢測覆蓋范圍：

從檢測覆蓋范圍來看，3條曲線和4條曲線有著明顯的不同。3條曲線的探傷儀，一般來說適用于厚度區間相對集中的工件檢測。打個比方，如果你日常檢測的是一批厚度在10-30mm之間的普通鋼板，那么3條曲線基本就能滿足需求。這是因為在這個相對固定的厚度范圍內，3條曲線所代表的不同靈敏度等級，足以應對不同深度可能出現的缺陷情況，其校準相對簡單，能高效地完成對該厚度區間工件的探傷工作。

然而，當工件厚度跨度較大時，3條曲線就有些力不從心了。比如，你要檢測的工件既有10mm厚的薄壁管件，又有100mm厚的大型壓力容器壁板，3條曲線很難全面覆蓋這么大的厚度范圍。此時，4條曲線的優勢就凸顯出來了。4條曲線的探傷儀可以通過合理設置，拓展厚度適配區間。它能同時滿足多段不同厚度工件的檢測需求，通過不同曲線間的配合，實現從薄壁到厚壁工件的無縫檢測。

操作難度與檢測效率：

操作難度和檢測效率方面，3條曲線和4條曲線也各有特點。3條曲線的探傷儀，參數設置相對簡潔明了。對于剛踏入探傷行業的新手而言，其學習成本較低。以常見的3條曲線（評定線、定量線、判廢線）為例，操作人員只需理解這三條曲線所代表的不同缺陷評判標準，就能快速上手操作儀器。在檢測一些批量生產、規格統一的常規工件時，如小型機械加工廠生產的批量軸類零件，新手也能憑借3條曲線的簡單操作，快速完成檢測任務，保證檢測效率。

反觀4條曲線的探傷儀，由于多了一條曲線，需要調試的參數相應增多，這對操作人員的專業度要求更高。操作人員不僅要熟悉每條曲線的功能和適用范圍，還要根據實際工件情況，精準地調整各條曲線的靈敏度、增益等參數。但在復雜工況下，4條曲線卻能展現出更高的檢測效率。在檢測大型復雜結構件時，工件不同部位厚度不一，內部材質特性也可能存在差異。4條曲線可以針對不同區域，靈活調整檢測參數，減少了因頻繁切換曲線帶來的時間損耗，讓檢測過程更加流暢高效。

適用場景：

適用場景的差異也是3條曲線和4條曲線的重要區別之一。3條曲線的探傷儀非常匹配中小型、單一厚度規格的工件檢測場景。在電子制造行業，對小型電路板焊點的探傷，或是管材生產線上對單一規格管材的批量探傷，3條曲線足以滿足快速檢測、高效篩選缺陷的需求。這些場景下，工件厚度相對固定，檢測要求相對統一，3條曲線探傷儀的簡潔性和通用性優勢明顯，能夠快速、準確地完成檢測任務，提高生產效率。

而4條曲線的探傷儀，則更適合大型厚壁設備及多厚度復合工件的檢測。在石油化工領域的大型壓力容器檢測中，容器壁厚度較大，且可能存在不同厚度的接管、封頭過渡區等復雜結構。4條曲線能夠根據不同區域的厚度和檢測要求，提供更細致的檢測靈敏度設置，確保對微小缺陷的精準探測，有效提升缺陷判定的精準度。在橋梁鋼結構的探傷中，不同部位的鋼梁厚度不同，通過4條曲線可以對不同厚度的鋼梁進行針對性檢測，保障橋梁結構的安全性。
